ねじの種類を識別する方法

機器の最適なパフォーマンスを得るには、適切なネジの種類を特定することが重要です。空気準備ユニット、エアシリンダー、バルブなどの空気圧コンポーネントには特定のポートねじが取り付けられており、正しいねじタイプを選択することで、機器との最大限の互換性が保証されます。一見するとスレッドは似ているように見えますが、微妙な違いにより相互に互換性がなくなる場合があります。たとえば、G ねじは角度、形状、形状が異なるため、NPT ねじと併用することはできません。 ねじピッチ (つまり、インチあたりのねじ山数)。

ねじのタイプを認識できるように、最後に簡単なステップバイステップのガイドを示します。さらに、NPT/NPTF、BSPP (別名 G)、BSPT (別名 R)、PT、メトリック (M)、SAE などの最も一般的なポートねじタイプのいくつかについて説明し、これらの寸法チャートも提供します。ネジの種類を参考にしてください。

スレッドの基本

糸の種類によってさまざまなバリエーションがあります。スレッドの基本的な側面については以下で説明します。

デザイン

平行ねじとテーパーねじの違い 下の図に示すように、デザインはねじの種類を識別するのに役立ちます。

性別

雄ねじと雌ねじは、一致する一対のねじ (一方は外部ねじ、もう一方は内部ねじ) を表すために使用される用語です。たとえば、ネジには雄ネジがあり、対応する穴には雌ネジがあります。

おねじとめねじ

ねじの位置によって、ねじの種類が雄か雌かを示すことができます。ねじ山の外側にある場合、それは雄ねじです。逆に、ねじ山がねじ山の内側にある場合、それはめねじです。スレッドの性別が必ずしもパフォーマンスに影響を与えるわけではないことに注意してください。その目的は、2 つの接続を区別することだけです。

利き手

スレッド ヘリックス は 2 方向にねじることができ、らせんの中心を通る軸から見ると、ほとんどの糸は、反時計回りに回すと見る人に向かって動き、時計回りに回すと見る人から離れるように見えます。

慣例に従って、右利きが標準とみなされます。 ねじ山、したがって、ほとんどの ファスナー ネジ部分には右ネジが付いています。

角度

ねじ山のフランク角とは、ねじ山のフランクとねじの軸に垂直な線との間に形成される角度を指します。一方、テーパーねじは、テーパーと管の中心軸とがなす角度であるテーパー角を特徴とします。

直径

• ねじの先端は外径を決定するために使用されます。
• ねじ山の溝によって内径が決まります。
• ピッチ直径は、2 つの対向するフランクの先端間の距離、またはプロファイルの中心線の長さのいずれかです。

ピッチ/TPI

ねじ山のピッチは、あるねじ山と次のねじ山の間の距離として測定され、ミリメートル (mm) で表されます。インチねじの場合、TPI (インチあたりのねじ山) が測定単位として使用されます。

クレスト/ルート

山とはねじ山の最も外側の部分を指し、根元とはねじ山の最も内側の部分を指します。

スレッドを識別するために利用可能なツール

一般的に使用されるコネクタの正確な測定を確実に行うには、識別タスクを開始する前に、シート角度ゲージ、ネジピッチ ゲージ、ID/OD キャリパーなどの必要なツールを用意することが不可欠です。

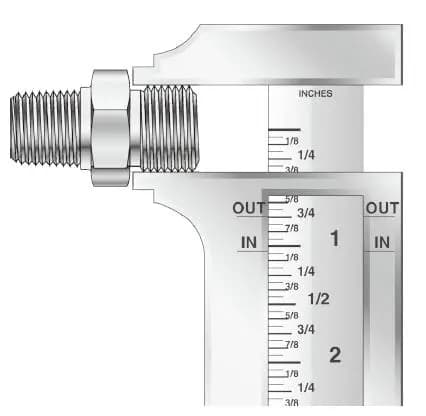

ネジ内径/外径キャリパー

ノギスはネジの直径を測定するのに適したツールです。おねじの外径とめねじの内径はノギスを使用して測定できます。経験豊富なユーザーの場合は、デジタル ノギスがさまざまな小売店から入手できるため、時間を節約し、プロセスを簡単にすることができます。

ねじピッチゲージ

ピッチゲージの目的は、ねじ山間の間隔を測定することです。このゲージは、NPT、UN/UNF、BSPP、および BSPP のインチあたりのねじ山数を測定するために使用されます。メートルねじの場合、ピッチゲージは各山間の距離をミリメートル単位で計算します。

シートアングルゲージ

角度のあるポート接続を扱う場合は、シール角度ゲージを使用して適切なシート角度を決定することが不可欠です。メス接続の場合は、角度ゲージを接続に挿入し、シール面に置きます。正しい角度は、接続部とゲージが平行になっているときに決まります。オス接続の場合は、ゲージをシール面に置き、接続とゲージの中心線が平行になったときに正しい角度を決定します。

シート角度を測定するには、シートゲージを参照し、図に従って測定してください。シート ゲージの中心線をカップリングの投影された長手方向軸に合わせて、ゲージとシートの角度が同一であることを確認します。

異なるスレッド構成を使用すると、スレッドバインドが発生する可能性があることに注意してください。したがって、スレッド構成の混合を避けることが重要です。

スレッドの種類を識別するにはどうすればよいですか?

このパートでは、スレッドの種類を認識するのに役立つ簡単なステップバイステップのガイドを提供します。

ステップ 1 – ねじ山が平行かテーパ状かを判断する

場合によっては、目視検査だけで最初のステップを完了できます。テーパーねじの場合、継手の直径は端に向かって減少しますが、平行ねじは全体で一定の直径を維持します。フィッティングを調べても違いが明らかでない場合は、キャリパーの平行ジョーを利用して区別してください。さらに、O リングの存在またはチューブ ナットの排除は、通常、おねじが平行であることを示します。

ステップ 2 – ピッチサイズを決定する

ピッチの大きさは、ピッチゲージを使用して比較するか、特定の距離内のねじの数を正確に測定して計算することによって決定できます。この作業は、明るい背景に対してピッチ ゲージを使用して実行すると便利です。いくつかのねじピッチは非常に似ているため、いくつかのゲージを試して最適なものを見つけることをお勧めします。ステップ 2 の結果、ほとんどのネジのピッチが独特であるため、潜在的なネジの形状がさらに減少します。

さまざまなねじタイプのそれぞれに関連する一般的なピッチ サイズについては、以下の表を確認してください。

ステップ 3 – ねじサイズを決定する

ステップ 1 と 2 を組み合わせると、ステップ 3 の正しい手順を予測するのに役立ちます。ねじサイズを決定するには、パイプねじか非パイプねじかに基づいて 2 つの方法のいずれかを使用します。テーパーねじは必ずしも必要ではないことに注意してください。 管ねじ 管のねじ山は平行にすることもできます。管用ねじの場合は、左写真の呼び径プロファイルとサイズを比較してください。非管ねじの場合は、右の写真に示すようにノギスを使用して外径を測定します。最大 2 インチのパイプ サイズの場合に役立つヒントは、外径を測定し、1/4 インチを引いて四捨五入することです。

ステップ 4 – ねじ規格を決定する

プロセスの最後のステップでは、標準化された形式を使用して、他の人が理解できるようにスレッドのタイプを示します。 NPT、PT、G などのさまざまなねじタイプの規格が存在し、通常、ねじのサイズ (公称または実際)、タイプ、および場合によってはピッチに関する情報が含まれています。

上記の 4 つの手順を組み合わせて簡略化して次の表にまとめ、ねじの種類ごとに例を示します。これにより、手順に従って簡単にねじの種類を決定できます。

ねじの種類	STEP 1. タップまたは平行	STEP 2. ねじピッチ	STEP3.ネジサイズ	STEP 4. ネジ規格
BSPP	平行	11, 14, 19, 28	プロフィールと比較する	Gサイズ-ピッチ 例：G1/8-28
BSPT	テーパード	11, 14, 19, 28	プロフィールと比較する	R、サイズ-ピッチ 例：R1/2-14
メートル法平行	平行	1.0, 1.5, 2.0	キャリパーを使用する	M、サイズ×ピッチ 例M14×1.5
メートルテーパー	テーパード	1.0, 1.5, 2.0	キャリパーを使用する	M、サイズ×ピッチ、ケグまたはテーパー 例：M10×1ケグまたはテーパー
国連/UNF (SAE)	平行	12, 14, 16, 18, 20, 24	キャリパーを使用する	サイズ・ピッチ・種類 例:3/4-16 UN/UNF
NPT/NPTF	テーパード	11 ½, 14, 18, 27	プロフィールと比較する	サイズ・ピッチ・種類 例1/4-18 NPT

ねじ種類の規格

まず、スレッド規格の一般的な略語をいくつか理解し、その正式名を学びましょう。

以下に示す表と画像は、要件を満たす適切なねじタイプを選択するのに役立ちます。

BSP ねじタイプ - 英国規格パイプ

BSP は、特にヨーロッパでパイプ端の接続とシールに使用される世界的に認められたねじタイプです。これは 2 つのバリエーションで構成されます。BSPP は平行または真っ直ぐなねじを指し、BSPT はテーパーねじを指します。場合によっては、BSPP スレッドを表すために G スレッドが使用され、BSPT スレッドには R スレッドが使用されます。

*OD = 外径、ID = 内径

BSPP ねじタイプ – 英国規格パイプ平行

BSPP の雄端には 300 のシートがあり、雌スイベルの先細ノーズによってシールされています。オス端は NPSM オスと似ていますが、ねじピッチが異なるため交換できません。

BSPT ねじタイプ – 英国標準パイプテーパー

テーパーメスはBSPTのテーパーオスと嵌合し、ねじはシールに使用されます。たとえ BSPT オス端は NPTF に匹敵します、ねじのサイズと形状が異なるため、この 2 つは代替できません。

PT ねじとも呼ばれる JIS 管用テーパーねじは、BSPT ねじと互換性があることに注意してください。

PT-JIS管用テーパーねじ

前述のように、PT ねじタイプと BSPT ねじタイプは交換できます。それにも関わらず、PT オスねじには 30 度のフレアがないため、円錐形シートを備えた BSPP メススイベルに接続することはできません。漏れ防止シールを実現するには、PT ねじを使用するときにねじシーラントを塗布することをお勧めします。

メートル平行/テーパーねじ

メートルねじタイプはヨーロッパで広く使用されており、ミリメートル単位で正確に測定される円筒形の内径と外径が特徴です。メートルテーパーねじの細かいテーパーにより、最適な力伝達が可能になります。書面でメートルねじを識別するには、大文字の「M」の後に公称外径が続くものを探します (例: M22 x 1.5)。ピッチサイズを測定するときは、必ずメートル法のピッチゲージを使用してください。

SAE ネジタイプ – ストレートネジ O リングボス

自動車技術者協会 (SAE) のストレート スレッドは、信頼性が高く再利用可能な 90 デュロメーターの Buna-N 「O」 リングの存在によりシールすることができます。 SAE ストレートねじは円筒形状を特徴とし、油圧および空圧システムで流体とガスを接続するために利用され、ホースや継手によく使用されます。シールを形成するために雄ねじと雌端のねじを圧縮する必要がある他のねじタイプとは異なり、このねじタイプの O リングではその必要がありません。

SAE ねじの寸法は通常、コンポーネントまたはファスナーのねじ部分の外径を指す外径を測定することによって決定されます。この外径は、それと組み合わせるナットまたは穴の適切なサイズを決定するために利用されます。

以下の表には、いくつかの標準 SAE ねじ寸法とそれに対応するねじピッチが示されていますが、リストされているもの以外にも多くのサイズが利用可能であることに注意してください。

*UNC – 統一国家粗目、UNF – 統一国家細目、UNEF – 統一国家極細目。

NPT/NPTF ねじの種類

このねじタイプの外径と内径はテーパーになっており、セルフシール機能があり、北米で一般的に使用されています。ねじ山の側面にトルクがかかると、ねじ山が互いに圧縮され、漏れのないシールが形成されます。ただし、完全に漏れのないシールを確保するには、PTFE テープまたはシール剤を使用することをお勧めします。

NPTF は、さらに漏れのないシールを保証する NPT の準互換バージョンです。ただし、これらのバリアントを組み合わせると、漏れ防止特性が低下することに注意することが重要です。将来の腐食による分解の困難を避けるために、NPT ねじにはバリがなく、潤滑ペーストまたは潤滑テープで潤滑されている必要があります。

結論

適切なホース、チューブ、またはアダプター継手を選択して取り付ける前に、流体配管システムのポートとコネクタを正確に識別することが重要です。ただし、このプロセスはねじタイプ識別ガイドを使用して簡素化でき、測定と識別が簡単な作業になります。糸の種類、サイズ、用途に関する知識は、プロジェクトに最適な糸を選択し、完成品の寿命と耐久性を確保するのに役立ちます。
