ההבדל בין ברגים, אגוזים, ברגים ומסמרות

מחברים
ג'ק שקר מומחה לעיבוד שבבי CNC

מתמחה ב כרסום CNC, מפנה CNC, הדפסת 3D, יציקת אורטאן, ו ייצור פח מתכת שירותים.


בתחום הנדסת מכונות, סוגים רבים של מחברים משמשים להרכבת רכיבים, מבנים וחיבורים מגוונים בעיבוד CNC. השאלה הקריטית היא כיצד לזהות מערך נרחב של מחברים ולקבוע את המתאים ליישומים מסוימים. במאמר זה, אנו הולכים לבחון מחברים שונים ולחקור את ההבחנות בין ברגים, אומים, ברגים ומסמרות.

מבוא לסוגים נפוצים של מחברים

מה הם ברגים?

בורג, מוט גלילי מושחל, משמש גם כאטב. החריצים שלו משתלבים בצורה מושלמת עם האגוז, ויוצרים מפרק בטוח בשל השילוב שלהם חיכוכי חוט.

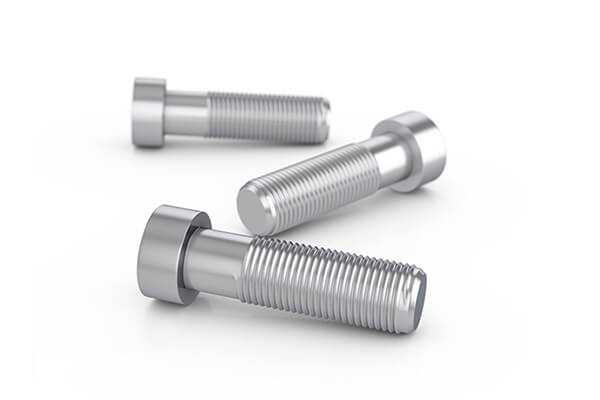

ברגים

תכונות של ברגים:

  • לבורג יש הברגה חיצונית והוא יכול להיות מושחל באופן מלא או חלקי.
  • הברגים הם גליליים בצורתם, המורכבים מגליל מוצק עם ראש, המכונה שוק.
  • גודלו של בורג בדרך כלל גדול יותר מזה של אום.
  • ברגים עוברים כוחות מתיחה, שעלולים לגרום להם בסופו של דבר להיכשל.
  • יש מרובים סוגי ברגים, כולל ברגי מכונה, ברגי ראש T, ברגי חילוף, ברגי U, ברגי J, ברגי עין, ברגי מחרשה, ברגי עיגון, ברגי כרכרה, ברגי מעלית, ברגי כתף, ברגי ראש מרובעים, ברגי צמיד, ברגי אוגן, מתלה ברגים, ברגי משושה/בריחי ברז, ברגי Lag, ברגי עץ וכו'.

מה הם אגוזים?

אגוזים הם סוג של מחבר עם חור הברגה המשמש בדרך כלל בשילוב עם ברגים לחיבור שני רכיבים. בשילוב עם בורג, שני השותפים (אגוז ובריח) מאובטחים יחד על ידי חיכוך החוטים שלהם, יחד עם מתיחה קלה של הבורג ודחיסה של החלקים המתחברים.

אֱגוֹזִים

תכונות של אגוזים:

  • האומים מגיעים עם מנגנון נעילה חלופי המונע התרופפות הנגרמת על ידי רעידות מרכיבי המכונה או החלקים המחוברים.
  • יש להם בעיקר חתך עגול.
  • האומים כוללים הברגים פנימיים, המאפשרים הידוק ללא מאמץ על הבורג.
  • הגודל שלהם קטן יחסית מהבורג שהוא מלווה.
  • אגוזים עוברים כוחות לחיצה, ולחץ לחיצה זה הוא שגורם לכישלון שלהם.
  • יש מגוון רחב של אגוזים, כולל אגוזי נעילה של תוספת ניילון, אגוזי נעילה לשקע ניילון, אגוזי משושה, אגוזי ריבה, אגוזים מרובעים, אגוזי כובע, אגוזי בלוט, אגוזי T, אגוזי קפ, אגוזי טירה, אגוזי אוגן, אגוזי מחורצים, אגוזי צימוד, אגוזי כנף ועוד.

מה הם ברגים?

ברגים, בדומה לברגים, הם מחברים עם חוטים. עם זאת, הם נבדלים בכך שעשויים להיות להם ראש או אין להם ראש (למשל ברגי סט). הם משמשים בדרך כלל בחורים שנקדחו מראש או יכולים להקיש על החור שלהם בזמן ההתקנה. שלא כמו ברגים, ברגים אינם דורשים אום כדי לאבטח אותם מכיוון שהם מהודקים ישירות לתוך החור.

ברגים

תכונות של ברגים:

ברגים שונים מברגים מכיוון שיש להם פיר מחודד, בעוד שלברגים יש אחד. הם מצוידים בנקודות הקשה עצמית או קידוח עצמי, מה שמקל על הכנסתם ללא צורך בקידוח פיילוט. בנוסף, ברגים יוצרים אחיזה בטוחה בחומר דרך החוטים שלהם, ומבטלים את הצורך באומים כדי להדק אותם. כתוצאה מכך, ברגים בדרך כלל קצרים יותר מרוחב החומר שאליו הם מחוברים. ברגים זמינים בגדלים ובסוגי חוטים שונים המתאימים ליישומים שונים הכוללים מתכת, קיר גבס, עץ ואפילו בטון.

מה הם מסמרות?

מסמרות, שצורתן גלילית, הן כלים מכניים נייחים עם ראש בראש, בדומה לבריחים. מטרתם לחבר חלקים שונים יחד. סוגים שונים של מסמרות קיימים, כגון מוצק ו מסמרות עיוורות. למסמרות מוצקות יש שוק מוצק עם ראש, בעוד שמסמרות עיוורות מתאימות ליישומים שבהם הגישה לחלק האחורי של חומר עבודה אינה אפשרית.

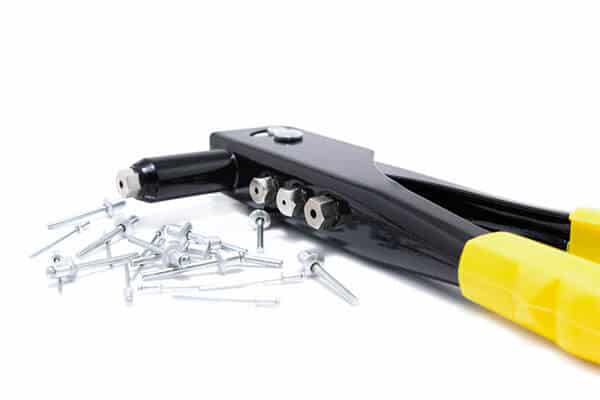

מסמרות

תכונות של מסמרות:

  • סוג של אטב שיש לו ראש וזנב בצדדים מנוגדים מכונה מסמרת.
  • שלא כמו מחברים מושחלים או מבוססי אגוזים, ניטים נקיים מחוטים ואומים.
  • מסמרות מקובלות באופן נרחב כתהליך בלתי הפיך ואי אפשר לבטל אותם לאחר ההתקנה.
  • התפקיד העיקרי של מסמרות כסוג של מפרק הוא לספק הרכבה קבועה או חיבור של שני חלקים או יותר.
  • הסרת המסמרות יכולה להיעשות באמצעות קידוח או חיתוך.

בורג מול בורג

כאן, תרשים זה מתאר 7 מאפיינים עיקריים שהופכים את הברגים השונים מברגים:

מאפייניםבְּרִיחַלִדפּוֹק
עוצמת לחיצהמכלול אום ובריח יכול ליצור כוח הידוק גבוה.ברגים משמשים רק לדרישות כוח הידוק נמוך.
יכולת נשיאת עומסלמפרקים מוברגים אמינות גבוהה מאוד ויכולים לשאת עומסים כבדים.לא זמין בגדלים גדולים יותר, ברגים בעלי יכולת נשיאת עומס נמוכה יותר.
גודלארוך יותר מרוחב החלקים שדרכם הוא בולט.לעתים קרובות קצר יותר מרוחב הרכיבים המורכבים.
צוּרָהשוק אחידשוק לא אחיד
חתך אחידיכול להיות חתך לא אחיד
תכונהבורג דורש אומים לאבטחה.ברגים הם עצמאיים.
האום כפוף להפעלת מומנט.מברגים מפעילים מומנט על ברגים.
משמש עם רכיבים ללא הברגה.ניתן לשימוש גם עם רכיבים עם הברגה וגם עם רכיבים ללא הברגה.
הַתקָנָהבדרך כלל נדרש מפתח ברגים או כלים אחרים כדי להדק ברגים.הברגים מהודקים באמצעות מברג או סיבי נהג.
עֲלוּתמכלולים מוברגים אפשרות יקרה יותר.ברגים הם חלופה זולה יותר.

למידע נוסף על שלנו שירותי עיבוד שבבי בורג CNC

בולט נגד ריבט

הטבלה הבאה משווה ברגים ומסמרות מ-8 תכונות עיקריות:

מאפייניםבְּרִיחַמְסַמֶרֶת
צוּרָהשוק מושחל וראש.שוק וראש ללא הברגה.
פְּתִיללברגים יש חוטים חיצוניים התואמים לזה של אום.ללא חוטים ואומים.
עומס מהדקסיבוב האום והבורג הוא כל מה שנדרש כדי ליצור עומס מהדק גבוה.בשל היעדר חוטים, ניטים מוגבלים ביכולתם ליצור עומסי מהדק.
גִישָׁהגישה לשני הצדדים של המפרק המוברג נחוצה להתקנה דרך החור, אבל עיצוב חור עם הברגה יכול לפתור בעיה זו.ניתן להתקין מצד אחד בלבד, מה שמועיל לאפליקציות עם נגישות מוגבלת לצד הנגדי.
כלי עבודהכלי כף יד סטנדרטייםכלי עבודה מיוחדים
עמידות בפני רטטמנקי Nord-Lock יכולים למנוע את התרופפות הברגים.עקב רטט, המסמרות לא יסתובבו רופפות.
שימוש חוזרההסרה מהירה וקלה עם כלים סטנדרטיים, וניתן לעשות שימוש חוזר בחלקים.חיתוך יש צורך במהלך ההסרה, ולא ניתן לעשות שימוש חוזר בחלקים.
הַתקָנָהפשוט ומהירדורש זמן רב

אגוז נגד בולט

התרשים שלהלן מפרט את ההבדל העיקרי בין אומים וברגים במונחים של 7 היבטים:

מאפייניםאגוזבְּרִיחַ
צוּרָהאום הוא אטב גלילי בעל צורה עגולה חלולה המשמש עם ברגים.ברגים הם גלילים מוצקים עם חתך עגול.
לאגוזים אין ראשים. לברגים יש ראשים להדק ולשחרר.
אגוז הוא חפץ מתכתי קטן עם חור מושחל. לבורג יש גזע גלילי עם חוטים בקצה אחד.
צורת האגוז היא משושה, מה שהופך אותו קל וחזק לאחיזה מכל צד.צורת הבורג אינה משושה, שכן יש לו ראש יחיד המחובר לשוק ארוך מושחל.
חוֹמֶרפלדת פחמן מצופה באבץ.פלדה ברמה גבוהה המכילה אחוז גבוה של ניקל וכרום.
כּוֹחַאגוזים נתונים לכוחות לחיצה ולעיתים נכשלים עקב מתחי לחיצה.ברגים נתונים לכוחות מתיחה ולעיתים נכשלים עקב מתחי מתיחה.
פְּתִיללאומים יש הברגים פנימיים התואמים את הברגים של בורג.לברגים יש חוטים חיצוניים התואמים את החוטים של אום.
גודלאגוזים הם בדרך כלל קטנים יותר בגודלם מאשר ברגים.ברגים הם בדרך כלל גדולים יותר מאשר אגוזים.
מנגנון נעילהלאומים יש מנגנון נעילה למניעת התרופפות.לבריחים אין כל מנגנון נעילה.
מגווןCastle Nut, Wingnut, T-Nut, Cape Nut.J-Bolt, Lag Bolt, Toggle Bolt, U-Bolt.

מסמרת נגד בורג

ברגים למכונה והברגים הם יתרון בפירוק והרכבה קלים, אפשרות לשימוש חוזר באטב וזמינות כלי הידוק. לעומת זאת, מסמרות מציעות עמידות בפני רטט, ראשים בעלי פרופיל נמוך והרכבה מהירה ובעלות נמוכה עבור כמויות גדולות של מחברים.

ניתן להתקין מסמרות במהירות כדי להתאים לכמויות גדולות של מחברים במכונות תעשייתיות, מה שהופך אותן לאופציה חסכונית. יתר על כן, ניתן להתקין אותם לתוך חורים עיוורים, המאפשרים קשר מוצק ללא צורך בגישה לצד השני של משטח ההידוק. קל משקל ואידיאלי עבור יישומים קריטיים למשקל, ניטים משמשים לעתים קרובות להדק יריעות דקות מבלי לעוות אותן. זה הופך אותם לאידיאליים להרכבת עורות מטוסים וציוד צבאי.

ברגים וברגים של מכונה מציעים חוזק גבוה, תאימות לכלים זמינים נפוץ, ופירוק והרכבה קלים עם שימוש חוזר במחברים. עם זאת, יש להם עמידות ירודה לרעידות, אשר מתמודדות עם עמיד בפני רטט ו אגוזים נעילה ומנעולי חוט.

סיכום

מאמר זה דן בהבדלים העיקריים בין סוגים נפוצים של מחברים, כלומר ברגים, אומים, ברגים ומסמרות. למרות שרכיבי ההידוק הללו עשויים להיראות דומים במבט ראשון, כל אחד מהם משרת מטרות ספציפיות ויש לו תכונות מובחנות. ברגים ואומים מתוכננים לעבוד יחד לחיבורים מאובטחים, בעוד שהברגים פועלים באופן עצמאי עם שוק ההברגה שלהם ומהדקים חומרים על ידי הפעלת מומנט. מסמרות, לעומת זאת, יוצרות חיבורים חזקים וקבועים כאשר זנב המסמרת מעוות.

הבנת ההבדלים הללו מאפשרת לנו לקבל החלטות מושכלות בבחירת המחבר המתאים ליישום ספציפי, ומבטיחה שמבנים והתקנים שאנו יוצרים אמינים ובנויים להחזיק מעמד.
