Nagelgrößentabelle

Nagel
Jack Lüge Experte für CNC-Bearbeitung

Auf etwas spezialisiert sein CNC-Fräsen, CNC-Drehen, 3d Drucken, Urethanguss, und Blechbearbeitung Dienstleistungen.


Standard-Nagelgrößen beziehen sich auf die Abmessungen von Nägeln, einschließlich ihrer Länge und ihres Durchmessers. Die Größe eines Nagels wird typischerweise in Zoll oder Millimeter ausgedrückt und wird durch die spezifische Anwendung und die zu befestigenden Materialien bestimmt.

In den Vereinigten Staaten werden gängige Nagelgrößen in Penny-Größen ausgedrückt, wobei die Länge des Nagels durch die Zahl und der Durchmesser durch das Wort „Penny“ dargestellt wird. Zum Beispiel ist ein gewöhnlicher 16d-Nagel 3,5″ lang mit einem Kopfdurchmesser von 11/32″ und einem 8-Gauge-Schaft. Andere gängige Penny-Größen sind 6d, 8d, 10d, 12d und 20d.

Neben Penny-Größen sind Nägel auch in metrischen Größen erhältlich, die in Millimetern ausgedrückt werden. Gängige metrische Nagelgrößen sind 25 mm, 32 mm, 40 mm, 50 mm und 63 mm.

Es ist wichtig, die richtige Nagelgröße für eine bestimmte Anwendung zu verwenden, da die Verwendung eines zu großen oder zu kleinen Nagels zu einem schwächeren Halt oder anderen Problemen führen kann. Es ist auch wichtig zu überlegen, welcher Nageltyp für das zu befestigende Material und die spezifische Anwendung am besten geeignet ist.

Nagelgrößentabelle

Standard-Nagelgröße/Nagelmessung

Die folgenden Nagelgrößentabellen zeigen Industriestandards für Nägel und ihre Abmessungen. Nagelgrößen werden als Penny Size definiert, auch Pennyweight genannt. Dies basiert auf einem System von Nägeln, die pro Cent verkauft werden. Der Begriff d wird verwendet, um Penny-Größen zu beschreiben, daher ist ein 16-Penny-Nagel auch als 16d-Nagel bekannt und ein 8-Penny-Nagel ist als 8d-Nagel bekannt. Trotz des Penny-Systems ist das Pennyweight kein genaues Maß für das Nagelgewicht, die Stärke oder andere Messungen. Ein gewöhnlicher 10d-Nagel hat eine Länge von 3″, einen Kopfdurchmesser von 5/16″ und einen 9-Gauge-Schaft.

Obwohl das Penny-System immer noch häufig verwendet wird, gilt es als veraltet und wird von einigen internationalen Anbietern nicht unterstützt. Der Schaftdurchmesser und die Länge beziehen sich auf den Schaftabschnitt des Nagels, der in die Oberfläche getrieben wird. Der Kopf ist die Spitze des Nagels, auf den mit einem Hammer geschlagen wird, um ihn in das Material zu treiben.

Tabelle 1 – Allgemeine Nagelgrößentabelle

Penny-GrößeMessgerätSchaftdurchmesser
(nominal)
Schaftlänge
(nominal)
Kopfdurchmesser
(ca.)
2D150.0721"3/16″
2D140.0831"13/64″
3D140.0831.25″13/64″
4D120.1091.5″1/4″
5D120.1091.75″1/4″
6D110.122"17/64″
8D100.1342.5″9/32″
10D90.1483"5/16″
12D90.1483.25″5/16″
16D80.1653.5″11/32”
20D60.2034″13/32″
30D50.224.5″7/16”
40D40.2385"15/32″
60D40.2386"17/32″

Tabelle 2 – Größentabelle für Ring- und Gewindenägel

Penny-GrößeSchaftdurchmesser
(nominal)
Schaftlänge
(nominal)
6D0.122″
8D0.122.5″
10D0.1353"
12D0.1353.25″
16D0.1483.5″
20D0.1774”
30D0.1774,5"
40D0.1775"
50D0.1775.5″
60D0.1776"
70D0.2077"
80D0.2078"
90D0.2079"

Tabelle 3 – Größentabelle für Box Nails

Penny-GrößeMessgerätSchaftdurchmesser
(nominal)
Schaftlänge
(nominal)
3D14-1/20.0761.25″
4D140.0801.5″
5D140.0801.75″
6D12-1/20.0982"
7D12-1/20.0982.25″
8D11-1/20.1132.5″
10D10-1/20.1283″
16D100.1353.5″
20D90.1484″

Was sind Nägel?

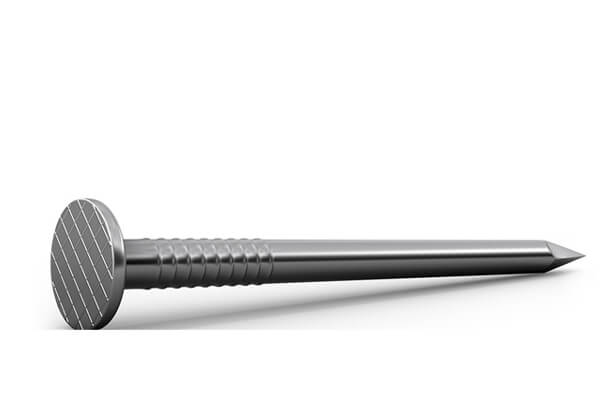

Ein Nagel ist ein dünner, spitzer Stab aus Metall oder anderen Materialien, der verwendet wird, um Materialien aneinander zu befestigen. Es wird mit einem Hammer oder einer Nagelpistole in Holz oder andere Materialien getrieben, und die scharfe Spitze hilft ihm, die Materialien zusammenzuhalten. Nägel werden häufig im Bauwesen, in der Tischlerei und anderen Anwendungen verwendet, bei denen ein starker, sicherer Halt erforderlich ist.

Es gibt viele verschiedene Arten von Nägeln, einschließlich gewöhnlicher Nägel, Abschlussnägel, Brads und Dachnägel. Jede Art von Nagel ist für einen bestimmten Zweck konzipiert, z. B. zum Zusammenhalten von Rahmenmaterialien, zum Veredeln von Oberflächen oder zum Anbringen von Dachschindeln. Nägel sind auch in verschiedenen Größen erhältlich, wobei die Länge und der Durchmesser des Nagels durch die spezifische Anwendung bestimmt werden.

Insgesamt sind Nägel eine einfache und effektive Befestigungslösung, die in einer Vielzahl von Anwendungen weit verbreitet ist. Sie sind einfach zu installieren und bieten einen starken Halt, aber sie sind möglicherweise nicht so vielseitig oder einstellbar wie Schrauben.

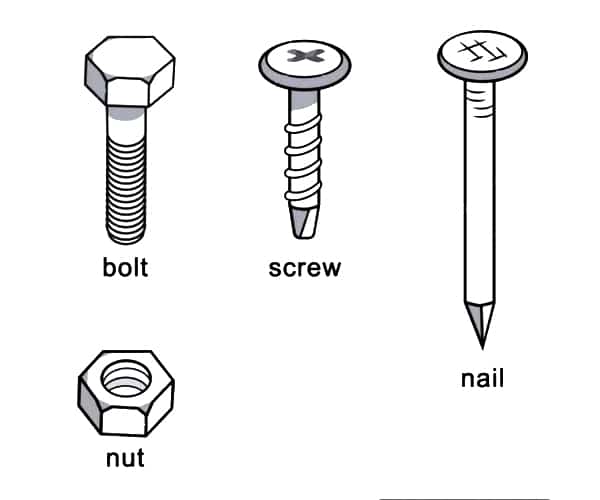

Was sind die Unterschiede zwischen Nägeln und Schrauben?

Unterschiede zwischen Nägeln und Schrauben

Nägel und Schrauben sind beides Befestigungselemente, die verwendet werden, um Materialien zusammenzuhalten, aber es gibt einige wesentliche Unterschiede zwischen ihnen:

  • Entwurf: Nägel sind dünne, spitze Stäbe aus Metall oder anderen Materialien, die mit einem Hammer oder einer Nagelpistole in Holz oder andere Materialien getrieben werden. Schrauben ähneln Nägeln, aber sie haben Gewinde, mit denen sie in Materialien geschraubt werden können, anstatt mit Gewalt eingetrieben zu werden.
  • Stärke halten: Schrauben haben in der Regel einen stärkeren Halt als Nägel, da sie durch das Gewinde besser im Material greifen. Dadurch eignen sie sich besser für Anwendungen, bei denen ein starker und sicherer Halt erforderlich ist, wie beispielsweise auf dem Bau oder beim Befestigen schwerer Gegenstände.
  • Vielseitigkeit: Schrauben können in einer breiteren Palette von Materialien als Nägel verwendet werden, da sie je nach Bedarf angezogen oder gelöst werden können. Dies macht sie vielseitiger und ermöglicht den Einsatz in Anwendungen, bei denen die Materialien möglicherweise entfernt oder angepasst werden müssen.
  • Aussehen: Schrauben sind normalerweise besser sichtbar als Nägel, da die Köpfe normalerweise größer und markanter sind. Dies kann bei einigen Anwendungen von Vorteil sein, beispielsweise wenn ein dekoratives Aussehen erwünscht ist, aber in anderen Fällen kann es wünschenswerter sein, ein diskreteres Befestigungselement zu haben.
  • Installation: Nägel werden normalerweise mit einem Hammer oder einer Nagelpistole in Materialien getrieben, während Schrauben normalerweise mit einem Schraubendreher oder Bohrer installiert werden. Je nach Material und Größe der Schraube müssen Schrauben möglicherweise auch vorgebohrt werden.

Insgesamt sind Nägel und Schrauben nützliche Befestigungselemente, aber sie haben unterschiedliche Eigenschaften und sind für unterschiedliche Anwendungen am besten geeignet. Schrauben sind im Allgemeinen stärker und vielseitiger als Nägel, aber sie sind möglicherweise besser sichtbar und erfordern mehr Zeit und Mühe bei der Installation. Nägel sind einfacher und schneller anzubringen, bieten aber möglicherweise nicht so starken Halt wie Schrauben.

Arten von Nägeln

Nägel gibt es in einer Vielzahl von Arten und Größen. Sie sind so konzipiert, dass sie sowohl Zug- als auch Scherkräften einen starken Widerstand bieten, wobei der Schaftdurchmesser die Scherfestigkeit bestimmt und die Schaftkonstruktion die Auszugsfestigkeit beeinflusst. Gängige Arten von Nägeln sind unten aufgeführt:

  • Gemeinsame Nägel sind die gebräuchlichste Art von Nägeln und werden für allgemeine Zwecke verwendet. Sie haben einen großen, flachen Kopf und bestehen aus Stahl oder Eisen.
  • Nägel fertig sind dünner und kürzer als gewöhnliche Nägel und haben normalerweise einen kleineren Kopf. Sie werden häufig für Zierarbeiten und Möbelherstellung verwendet.
  • Brad Nägel sind noch dünner und kürzer als Finishnägel und werden für sehr detaillierte Trimmarbeiten verwendet. Sie haben auch einen kleineren Kopf.
  • Dachnägel haben einen großen, flachen Kopf und einen längeren Schaft als andere Nägel. Sie werden zum Befestigen von Dachmaterial auf dem Dach verwendet.
  • Nägel aus Beton sind dicke, strapazierfähige Nägel und werden zum Befestigen von Materialien auf Beton verwendet. Sie haben einen großen, flachen Kopf und einen langen Schaft.
  • Nägel aus Mauerwerk sind dicker und länger als Betonnägel und werden zum Befestigen von Materialien an Ziegeln und Steinen verwendet. Sie haben einen großen, flachen Kopf und einen langen Schaft.
