Schlösser mit austauschbaren Kernen bieten ein zusätzliches Maß an Sicherheit und Komfort. SFIC-Schlösser (Small Format Interchangeable Core) sind eine beliebte Wahl für Gewerbegebäude und Institutionen, da sie eine schnelle und einfache Umschlüsselung ermöglichen. Die SFIC-Schlosskerne können in Sekundenschnelle ausgetauscht werden, ohne dass dies erforderlich ist ein Schlosser. In diesem Artikel werden wir die verschiedenen Aspekte von SFIC-Sperrkernen untersuchen, einschließlich dessen, was sie sind, wie sie funktionieren, welche Struktur sie haben und wie sie sich von LFIC unterscheiden.

Warum austauschbare Kerne verwenden?

SFIC-Schließzylinder

Austauschbare Kerne sollen den Prozess des Verschlüsselns und Umschließens von Schlössern vereinfachen. Im Gegensatz zu herkömmlichen Kernen, bei denen zum Einbau oder Austausch die Entfernung von Schlossteilen erforderlich ist, bieten austauschbare Kerne Austauschbarkeit, sodass sie mithilfe eines Steuerschlüssels einfach eingesetzt oder entfernt werden können. Mit der Steuertaste wird ein kleines Stück des Kerns zurückgezogen, z. B. ein Stift oder Stange, die es an Ort und Stelle hält. Sobald der Kern eingeführt ist, wird der Steuerschlüssel entfernt und das kleine Teil im Gehäuse befestigt. Es ist wichtig sicherzustellen, dass das Gehäuse mit dem kleinen Teil am Kern kompatibel ist.

Was ist SFIC Lock Core?

Das „IC“ in dieser Abkürzung steht für den austauschbaren Kern, der sich auf einen Schließzylinder bezieht, der an verschiedene Schlüssel angepasst werden kann. Dieser Mechanismus verwendet einen speziellen Steuerschlüssel zum Einsetzen und Entfernen der wesentlichen Kombinationskomponenten. SFIC, also „Small Format Interchangeable Core“, wird von Schlossherstellern allgemein als Standardgröße anerkannt, während Large Format Interchangeable Cores (LFIC) in verschiedenen Größen erhältlich sind.

SFIC kann problemlos ausgetauscht werden, während es sich noch im Schlosssatz befindet, zu dem Hebel-, Knauf- oder Riegelschlösser an Türen gehören. Diese Schlosssätze sind speziell für die Aufnahme von SFIC-Schlosskernen konzipiert, die zwischen verschiedenen Herstellern austauschbar sind. Alle SFIC-Schlosssätze werden gemäß diesen Schlosskernstandards hergestellt und können mit einem „Kontrollschlüssel“ installiert oder entfernt werden.

Wie funktionieren SFIC-Lock-Cores?

Der Kern von SFIC-Schlössern kann mithilfe eines Steuerschlüssels effizient ausgetauscht werden, da der Schlüssel betätigt wird und eine Halterung freigibt, die den Kern im Schloss sichert. Mit der Steuertaste können die vorhandenen Kerne entnommen und neue eingesetzt werden. Der SFIC-Kern ist eine ideale Wahl für Objekte, in denen häufig ein Schlüsselwechsel erfolgt, wie z. B. Büros, Universitäten, Wohnheime und andere, da er die schnelle Schlüsseländerung mehrerer Schlösser ermöglicht.

Hauptteil eines SFIC-Schlosskerns

SFIC-Schließzylinder sind sowohl in der Version mit sechs als auch mit sieben Stiften erhältlich und können für beide die gleichen Schlüssel verwenden. Die Schlüssel für Sechs-Stift-Schlösser ragen aufgrund des „Spitzenstopps“ etwas weiter aus dem Schlüsselkanal heraus. Typischerweise werden etwa 25 verschiedene Keilnuten verwendet. Das Schloss im Bild unten ist für die „L“-Schlüsselnut ausgelegt. Die in SFIC-Schließkernen verwendeten Stifte sind im Vergleich zu denen in herkömmlichen Zylindern etwas kleiner und weisen engere Toleranzen auf. Diese Schlösser unterstützen verschiedene Tiefensysteme und ermöglichen bis zu 10 unterschiedliche Bisshöhen pro Stiftposition ohne MACS-Einschränkung. Folglich kann jede Schlüsselnut bis zu 10.000.000 eindeutige Schlüssel haben, obwohl es in der Praxis aufgrund von Toleranzfehlern und Phantomschlüsseln in Mastersystemen weniger sind.

Schließzylinder mit L-Schlüsselnuten

1. Steuertaste

Der Steuerschlüssel, der aus dem gleichen Rohling geschnitten ist und mit einem normalen Schlüssel identisch zu sein scheint, kann um etwa 20 Grad im Uhrzeigersinn gedreht werden. Durch diesen Vorgang wird die Haltelasche gelöst, die den Kern im Gehäuse sichert, sodass der Kern im Schlossgehäuse entfernt oder installiert werden kann. Das Gehäuse bleibt beim Herausziehen des Kerns in der Tür fixiert. (Ein einschraubbarer Einsteckzylinder in Standardgröße ist im Bild unten dargestellt.)

Einschraub-Einsteckzylinder in Standardgröße

2. Bedientaste

Der Betriebsschlüssel ist der Schlüssel, der zum Öffnen und Schließen des Schlosses dient und oft beherrscht wird. Beachten Sie im Bild unten die beiden Löcher auf der Rückseite des Steckers, die den Fingern im Gehäuse entsprechen. Darüber hinaus gibt es eine Haltelasche, die über die halbe Länge des Kerns verläuft und den Kern im Gehäuse sichert und bei Verwendung eines Betätigungsschlüssels verriegelt bleibt.

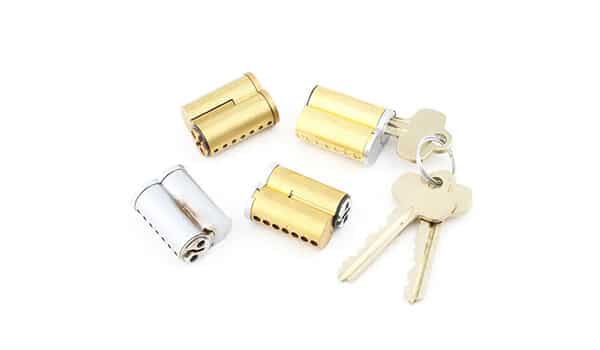

SFIC-Kern mit Bedienschlüssel

3. Wohnen

SFIC-Schlossgehäuse sind mit zwei Fingern ausgestattet, die in den Stecker des Kerns eingreifen und mit dem Verriegelungsmechanismus verbunden sind. Diese Finger erstrecken sich etwa über die halbe Länge des Zylinders. Außer Standard EinsteckzylinderGehäuse für SFIC sind für eine Vielzahl von Schlosstypen erhältlich, darunter elektrische Schalter, Felgenzylinder, Schrankschlösser, Schlüssel-in-Knopf-Schlösser und Vorhängeschlösser.

4. Stecker

Der Stopfen in SFIC-Schließzylindern (im Bild unten zu sehen) besteht aus zwei Teilen: einem Innenstopfen mit zwei Löchern auf der Rückseite, die mit den Gehäusefingern korrespondieren, und einer Steuerhülse mit einer Haltelasche. Diese Konfiguration erzeugt zwei separate Scherlinien. Die Bedientasten fluchten mit den Schnitten des Stiftstapels an der inneren Scherlinie, sodass sich der Stecker um volle 360 Grad drehen kann. Die Steuertasten richten sich an den Stiftstapelschnitten an der äußeren Scherlinie aus, sodass die Haltelasche zurückgezogen werden kann.

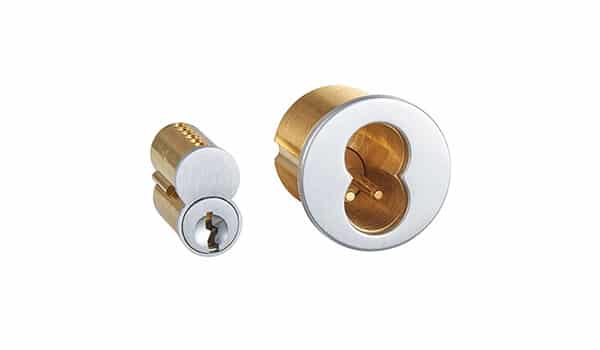

Aufschlüsselung der SFIC-Kernteile

5. Keilnut

Der Schlüsselkanal an einem SFIC-Schlosskern ist die spezifische Form und Größe des Kanals, der durch den Kern verläuft und in den der Schlüssel eingeführt wird. SFIC-Keilnuten sind standardisiert, um einem bestimmten Industriestandard zu entsprechen, der als „beste“ Keilnut bezeichnet wird. Es gibt verschiedene Arten von Schlüsselnuten für Schlösser. Um den Schlüsselkanal für Ihr Schloss zu bestimmen, können Sie auf einen vorhandenen Schlüssel zurückgreifen, indem Sie sich den Buchstaben ansehen, der unten auf dem Kopf des Schlüssels eingestanzt ist. Der Buchstabe könnte A, B, J, L, WA, WB oder ein anderer sein und Ihnen dabei helfen, die erforderliche Keilnut zu identifizieren.

6. Loch

Die Löcher an der Basis der Steuerhülse dienen zum Einsetzen eines Stanzwerkzeugs, das die Stiftstapel aus der Oberseite des Kerns drückt. Diese Funktion ermöglicht das Entleeren und erneute Befestigen von Kernen, ohne das Schloss zu demontieren. (Entsprechende Löcher sind an der Unterseite der Kernhülle vorhanden.)

SFIC vs. LFIC – kleinformatiger vs. großformatiger austauschbarer Kern

Der Large Format Interchangeable Core (LFIC) ist eine Art austauschbarer Schlosskern, der in kommerziellen Hochsicherheitsanwendungen verwendet wird, beispielsweise in Regierungsgebäuden, Krankenhäusern oder Finanzinstituten. Obwohl ein LFIC-Schließzylinder einem SFIC-Schließzylinder ähnelt, unterscheidet er sich darin, dass Größe und Form des Kerns je nach Marke unterschiedlich sind. Es gibt einige wesentliche Unterschiede zwischen SFLC und LFIC:

1. Größe: Der offensichtlichste Unterschied zwischen SFIC- und LFIC-Sperrkernen ist ihre Größe. SFIC-Schließzylinder sind kleiner als LFIC-Schließzylinder und haben typischerweise einen Durchmesser von etwa 1,125 Zoll, während LFIC-Schließkerne einen Durchmesser von etwa 1,75 Zoll haben.

2. Keilnuten: SFIC-Schlosskerne haben eine stärker standardisierte Schlüsselnut, während LFIC von Hersteller zu Hersteller erheblich variieren kann. Das bedeutet, dass für die Installation und Wartung von LFIC-Kernen möglicherweise bestimmte Schlüssel oder Werkzeuge erforderlich sind.

3. Kernfläche: Der kleinformatige Wechselkern weist konzentrische Kreise auf, während der großformatige Wechselkern einen größeren unteren Kreis aufweist. Die Vorderseite beider Kerne ist im Bild unten dargestellt.

SFIC vs. LFIC

4. Installation: Sowohl SFIC- als auch LFIC-Kerne können auf ähnliche Weise installiert werden, aber LFIC erfordert möglicherweise das Bohren größerer und tieferer Löcher in die Tür, was den Installationsprozess komplexer machen kann.

5. Sicherheit: LFIC-Schließzylinder gelten im Allgemeinen aufgrund ihrer größeren Größe und komplexeren Schlüsselnuten als sicherer als SFIC. Allerdings können SFIC-Kerne immer noch zuverlässige Sicherheit bieten und werden häufig in privaten oder gewerblichen Anwendungen mit geringer Sicherheit eingesetzt.

6. Verfügbarkeit: SFIC-Schließkerne werden häufiger verwendet als LFIC-Schließkerne, insbesondere in Wohngebieten. Dies bedeutet, dass SFIC-Sperrkerne in der Regel leichter zu finden und möglicherweise kostengünstiger sind als LFIC-Sperrkerne, die häufiger in kommerziellen Hochsicherheitsumgebungen zu finden sind.

7. Kompatibilität: SFIC-Schließkerne sind nicht mit LFIC kompatibel und umgekehrt. Wenn Sie also von einem Typ auf einen anderen wechseln möchten, müssen Sie den gesamten Schließzylinder und möglicherweise auch die Hardware austauschen.

Kurz gesagt, SFIC-Schließzylinder sind kleiner und standardisierter, wodurch sie leichter zu finden und zu installieren sind, aber möglicherweise weniger sicher als LFIC. LFIC-Schließzylinder sind größer und komplexer und bieten mehr Sicherheit, sind jedoch möglicherweise schwieriger zu finden und zu installieren und erfordern möglicherweise spezielle Schlüssel oder Werkzeuge.

Fazit

SFIC-Schlösser sind aufgrund ihrer einfachen Installation, Wartung und hohen Sicherheit eine beliebte Wahl in Gewerbegebäuden. Der Artikel erklärt die Struktur von SFIC-Schließkernen und hebt die Unterschiede zwischen SFIC- und LFIC-Schließzylindern in Bezug auf Größe, Schlüsselnuten, Installationsprozess, Sicherheit, Verfügbarkeit und Kompatibilität hervor. Das Verständnis dieser Faktoren kann Ihnen bei der Auswahl des richtigen Schließzylindertyps für Ihre spezifische Anwendung basierend auf Sicherheits- und Komfortanforderungen helfen.
